Машина для механизированной оборки кровли и бортов горных выработок BKT
Оборка кровли и бортов горных выработок – это составная часть технологического цикла горных работ, обеспечивающая не только безопасность персонала, но и сохранность оборудования. Выполнение этих работ вручную подвергает повышенной опасности персонал, выполняющий их и является крайне непродуктивным и экономически невыгодным методом.
Механизация процесса оборки – это простое и эффективное решение не только вопроса обеспечения безопасности персонала, но и значительного повышения качества и производительности этих тяжелых работ.
Применение специализированной техники для оборки горных выработок обеспечивает достижение приниципиально нового уровня безопасности, производительности и экономической эффективности не только в данном виде работ, но и всего процесса горных работ.
С учетом особых требований к безопасности персонала и условий ведения горных работ завод-изготовитель Titan Makina разработал и производит специальную машину типа BKT для оборки кровли,
Для обеспечения автономности работы машина оснащена гидравлически управляемым отвалом, который устанавливается впереди машины и позволяет убирать с дороги куски горной массы, образовавшиеся в процессе работы и мешающие движению.
|

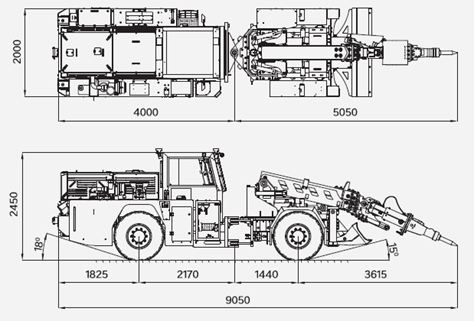

ГАБАРИТЫ |
|

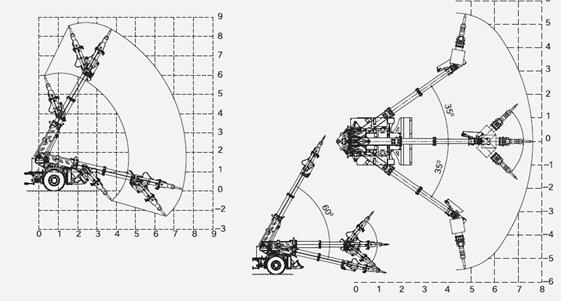

СТРЕЛА |
||
|
Длина |
9 050 мм |
|
Максимальный вылет по вертикали |
8,0 м. |
|
Ширина |
2 000 мм |
|
Вынос молота по горизонтали |
10,0 м. |
|
Высота |
2 450 мм |
|
Угол поворота стрелы |
+/- 35° |
|
Клиренс |
300 мм |
|
Угол поворота гидромолота |
+/- 35° |
|
Радиус поворота (внешний) |
6 000 мм |
|
Угол подъема стрелы |
60° |
|
Радиус поворота (внутренний) |
3 400 мм |
|
Выдвижение стрелы |
2,0 м |
|
ГИДРОМОЛОТ |
|
ОБОРУДОВАНИЕ |
||
|
Тип Epiroc |
SB302 |
|
Компрессор |
0,4м3/мин |
|
Энергия удара |
450 Дж |
|
Система подавления пыли |
|
|
Диаметр пики |
80 мм |
|
Бак для воды |
200 л. |
|
Масса |
300 кг |
|
Передние гидравлические опоры |
2 шт. |
|
ПРИВОД / ТРАНСМИССИЯ |
|
ГИДРАВЛИЧЕСКАЯ СИСТЕМА |
||
|
Двигатель Deutz TCD 2013 L4 |
129 кВт |
|
Емкость масляного бака |
2 х 120 л. |
|
Гидростатическая трансмиссия |
|
Производительность насоса |
570 л/мин |
|
|
Мосты Dana Spicer 113 |
|
Индикаторы уровня и температуры |
||
|
Размер шин |
12.00 - 20 |
|
Насос переменной производительности |
|
|
ПОЖАРОТУШЕНИЕ / СИСТЕМА СМАЗКИ |
|
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА 24В |
||
|
Централизованная ручная система смазки |
|
Уровень защиты электрооборуд. |
IP65 |
|
|
Автоматическая централизованная система смазки (Опция) |
|
Аккумуляторная батарея |
2х105 Ач |
|
|
Автоматическая и ручная система пожаротушения ANSUL (Опция) |
|
Светодиодные фары -вперед |
4 шт. |
|
|
Огнетушитель |
10 кг |
|
Светодиодные фары -назад |
4 шт. |
|
КАБИНА |
|
ОПЦИИ |
|
Закрытая остекленная 1-о местная кабина соответствует стандартам ROPS/FOPS |
|
Ручной насос для аварийного растормаживания машины |
|
Многофункциональный дисплей отображает: скорость, обороты, моточасы, уровни жидкостей, температуру, давление, аварийные сигналы, коды неисправностей |
|
Насос с электрическим приводом (24В) для заправки гидравлическим, трансмиссионным, моторным маслами. |
|
Камера заднего вида – монитор в кабине |
|
Запись и передача данных по Wi-Fi |
|
Кабина с обогревом (Стандарт) |
|
Видеорегистратор DVR |
|
Кабина с кондиционером (Опция) |
|
Система предотвращения столкновений |
|
Защита лобового стекла |
|
Аппаратура контроля содержания метана |
- Ручной насос для аварийного растормаживания машины
- Насос с электрическим приводом (24В) для заправки гидравлическим, трансмиссионным, моторным маслами.
- Запись и передача данных по Wi-Fi
- Видеорегистратор DVR
- Система предотвращения столкновений
- Аппаратура контроля содержания метана
