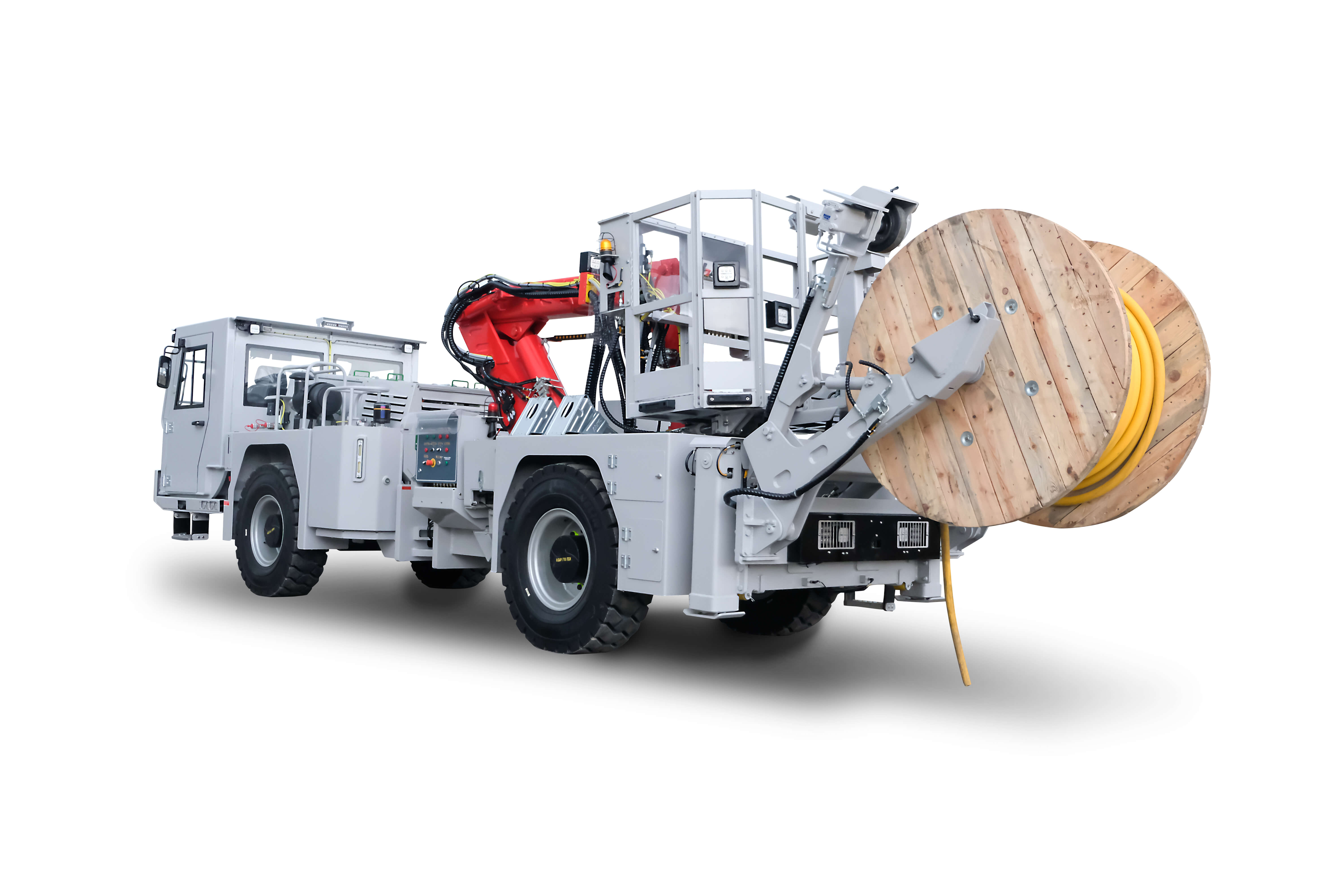

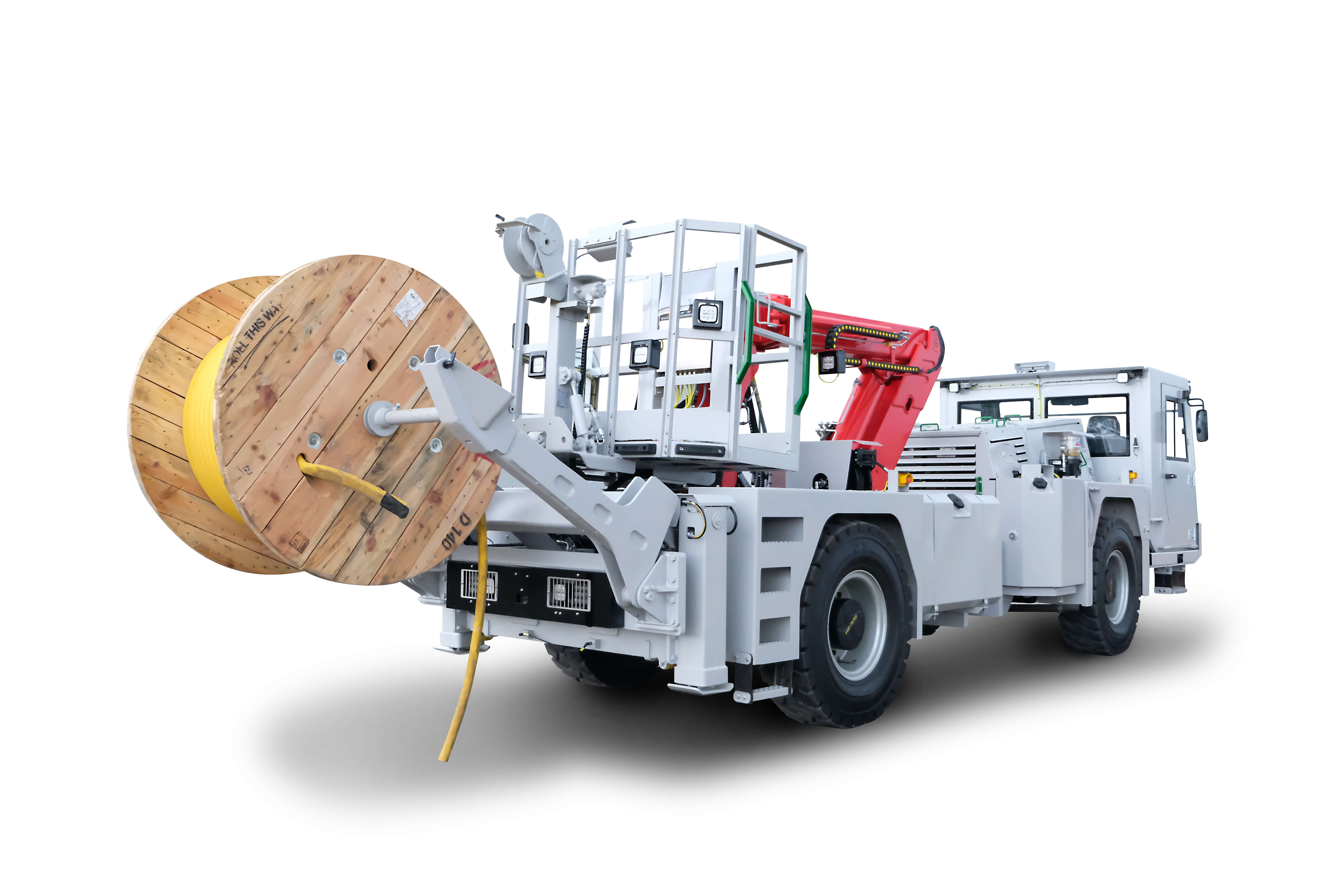

Машина для монтажа кабельных линий BCS
Важнейшей частью производственного процесса, непосредственно влияющей на производительность и эффективность подземных горных работ, является организация транспортной логистики. Своевременная доставка технологического и ремонтного персонала, топлива, горюче-смазочных материалов, технологических материалов – это основные задачи, требующие решения при планировании и организации работ в шахте. Эффективность решения этих задач в немалой степени зависит от правильного выбора необходимой техники, а количество техники и затраты на ее приобретение и содержание зависят от универсальности ее применения. Для организации логистики подземных работ и обеспечения транспортировки различных ресурсов завод-изготовитель Titan Makina разработал и производит следующие модели машин:
BIA – транспортировка и заправка на рабочих местах топливом и маслами,
- BPT – перевозка персонала,
- BLT – транспортировка КГШ и шиномонтажные работы,
- BKPT – доставка взрывчатых материалов и взрывного персонала,
- BHA – многофункциональная кассетная машина,
|

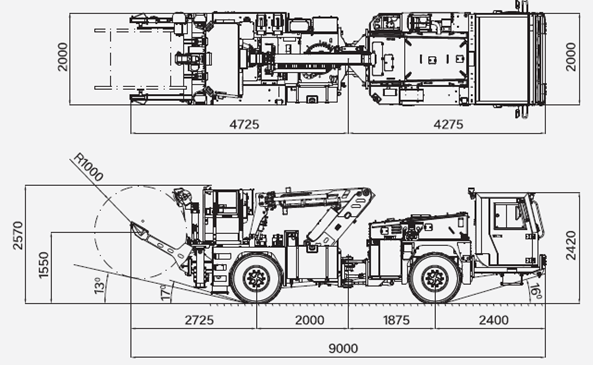

ГАБАРИТЫ |
|
СТРЕЛА и КОРЗИНА |
||
|
Длина |
9 000 мм |
|

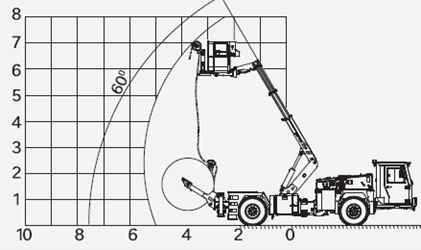

Максимальный вылет по вертикали |
5,8 м. |
|
Ширина |
2 000 мм |
|
Максимальный вылет по горизонтали |
6,0,0 м. |
|
Высота |
2 570 мм |
|
Размер корзины |
1,6 х 0,8.м. |
|
Клиренс |
350 мм |
|

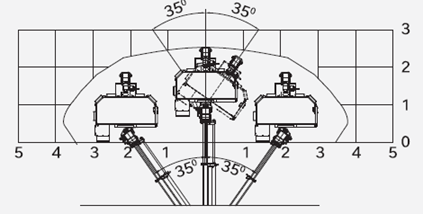

Угол поворота стрелы |
+/- 35⁰ |
|
Радиус поворота (внешний) |
7 050 мм |
|
Наклон корзины |
+/- 5⁰ |
|
Радиус поворота (внутренний) |
4 330 мм |
|
Грузоподъемность корзины |
500 кг. |
|

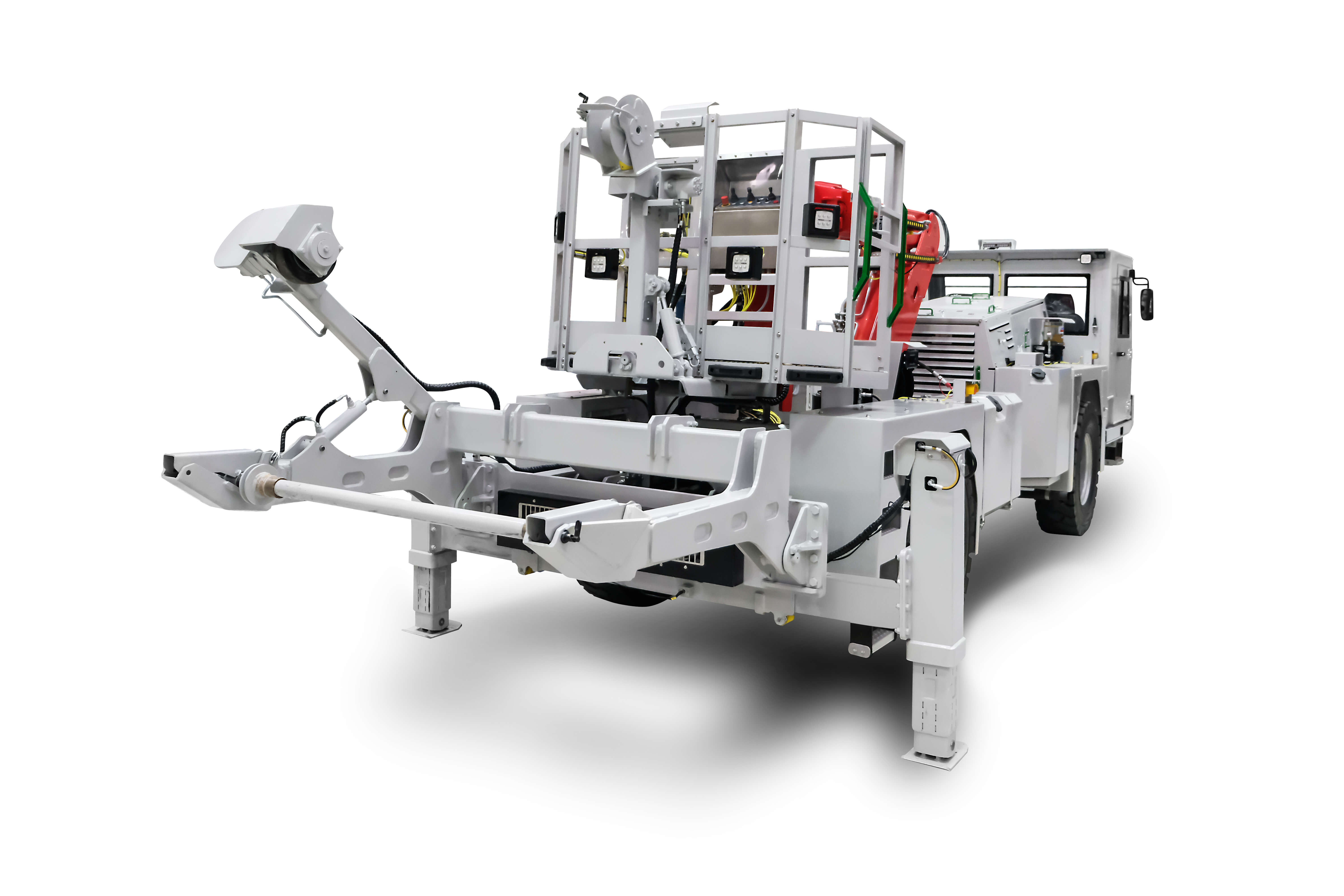

ПОДЪЕМНИК ДЛЯ КАБЕЛЯ |
|
ГИДРАВЛИЧЕСКАЯ СИСТЕМА |
||
|
Грузоподъемность |
4 000 кг |
|
Емкость масляного бака |
150 л |
|
Диаметр кабельного барабана |
1,1 – 2,0 м |
|
Производительность насоса |
190 л/мин |
|
Гидравлический привод барабана |
|
Индикаторы уровня и температуры |
||
|
Направляющая для кабеля |
|
Насос- переменной производительности |
||
|
ПРИВОД / ТРАНСМИССИЯ |
|
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ |
||
|
Двигатель Deutz TCD 2013 L4 |
129 кВт |
|
Сварочный генератор |
Опция |
|
ГМП Dana Spicer серии T24 000 |
|
Компрессор 0,4 м3/мин |
Опция |
|
|
Мосты Dana Spicer 113 |
|
Специальный инструмент |
Опция |
|
|
Размер шин |
12.00 - 20 |
|
Защитная крыша |
Опция |
|
ПОЖАРОТУШЕНИЕ / СИСТЕМА СМАЗКИ |
|
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА 24В |
||
|
Централизованная ручная система смазки |
|
Уровень защиты электрооборуд. |
IP65 |
|
|
Автоматическая централизованная система смазки (Опция) |
|
Аккумуляторная батарея |
2х105 Ач |
|
|
Автоматическая и ручная система пожаротушения ANSUL (Опция) |
|
Светодиодные фары -вперед На стреле |
8 шт. 2 шт. |
|
|
Огнетушитель |
10 кг |
|
Светодиодные фары -назад |
4 шт. |
|
КАБИНА |
|
ОПЦИИ |
|
Закрытая остекленная 3-х местная кабина соответствует стандартам ROPS/FOPS |
|
Ручной насос для аварийного растормаживания машины |
|
Многофункциональный дисплей отображает: скорость, обороты, моточасы, уровни жидкостей, температуру, давление, аварийные сигналы, коды неисправностей |
|
Насос с электрическим приводом (24В) для заправки гидравлическим, трансмиссионным, моторным маслами. |
|
Камера заднего вида – монитор в кабине |
|
Запись и передача данных по Wi-Fi |
|
Кабина с обогревом (Стандарт) |
|
Видеорегистратор DVR |
|
Кабина с кондиционером (Опция) |
|
Система предотвращения столкновений |
|
Защита лобового стекла |
|
Аппаратура контроля содержания метана |
- Ручной насос для аварийного растормаживания машины
- Насос с электрическим приводом (24В) для заправки гидравлическим, трансмиссионным, моторным маслами.
- Запись и передача данных по Wi-Fi
- Видеорегистратор DVR
- Система предотвращения столкновений
- Аппаратура контроля содержания метана
