Машина c телескопической стрелой и корзиной для безопасного выполнения работ на высоте до 10 метров BSP10
Ведение горных работ невозможно без подготовительных операций, требующих подъема персонала и материалов для выполнения различных видов работ на высоте. При этом наиболее важным и приоритетным является обеспечение безопасности персонала.
С учетом этих требований завод-изготовитель Titan Makina разработал два типа машин для подъема персонала и работ на высоте.
- Машины с подъемником ножничного типа;
- Машины с телескопическим подъемником и корзиной.
Машины с ножничным подъемником имеют возможность сдвига платформы в сторону. Их можно дооборудовать краном с телескопической стрелой, приспособлениями для подъема и монтажа труб, воздушным компрессором, сварочным генератором и другим. Такой выбор опций позволяет скомплектовать машину практически под любые нужды шахты и сделать её универсальной в использовании.
Машины с телескопическим подъемником дополнительно оснащаются воздушным компрессором, сварочным генератором, бетононасосом для обеспечения крепления горных выработок. Телескопическая стрела и подвесная корзина с защитной крышей позволяют выполнять работы на высотах от 6 до 16 метров.
|

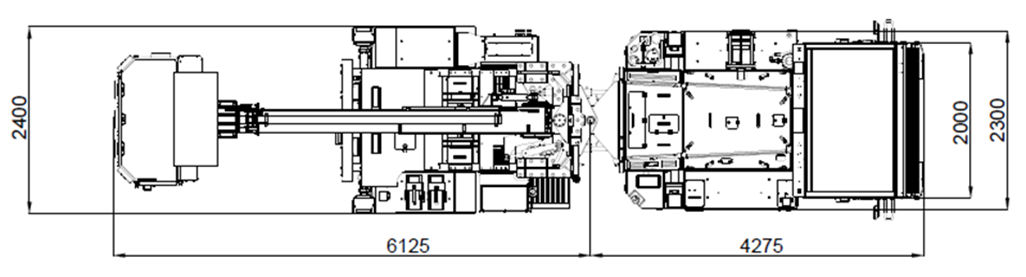

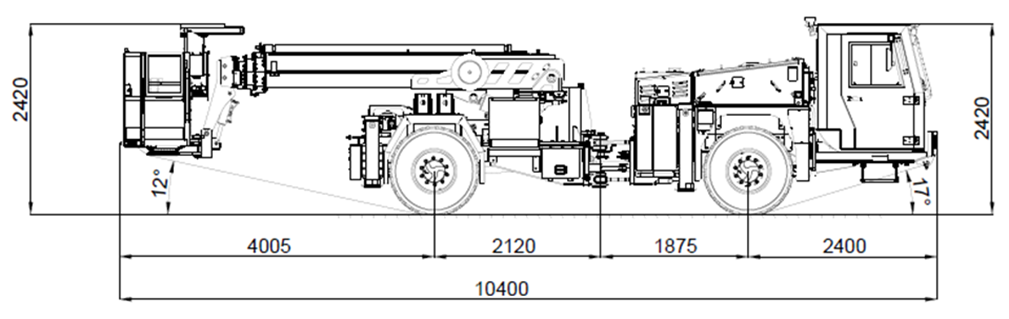

ГАБАРИТЫ |
|
СТРЕЛА и КОРЗИНА |
||
|
Длина |
10 400 мм |
|

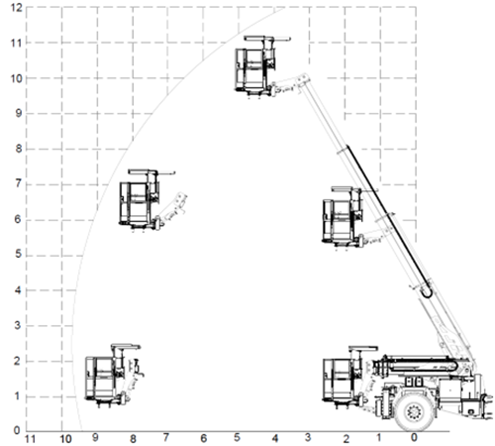

Максимальный вылет по вертикали |
10,0 м. |
|
Ширина |
2 400 мм |
|
Максимальный вылет по горизонтали |
10,0 м. |
|
Высота |
2 420 мм |
|
Размер корзины |
1,6 х 0,8.м. |
|
Клиренс |
350 мм |
|

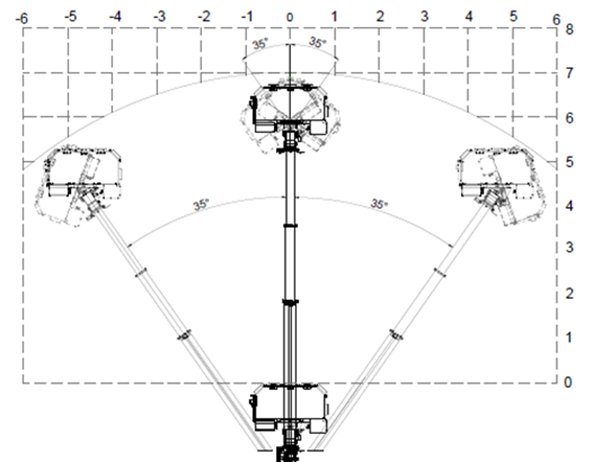

Угол поворота стрелы |
+/- 35⁰ |
|
Радиус поворота (внешний) |
7 400 мм |
|
Наклон корзины |
+/- 5⁰ |
|
Радиус поворота (внутренний) |
4 200 мм |
|
Грузоподъемность корзины |
500 кг. |
|
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ |
|
ГИДРАВЛИЧЕСКАЯ СИСТЕМА |
||
|
Компрессор 3,5 м3/мин |
Опция |
|
Емкость масляного бака |
275 л |
|
Сварочный генератор |
Опция |
|
Производительность насоса |
120 л/мин |
|
Цементационный насос |
Опция |
|
Индикаторы уровня и температуры |
|
|
Мойка высокого давления |
Опция |
|
Насос- переменной производительности |
|
|
ПРИВОД / ТРАНСМИССИЯ |
|
КОМПРЕССОР |
||
|
Двигатель Deutz TCD 2013 L4 |
129 кВт |
|
Компрессор с гидроприводом |
|
|
ГМП Dana Spicer серии T24 000 |
|
Производительность |
3,5 м3/мин |
|
|
Мосты Dana Spicer 113 |
|
Ресивер |
80 л. |
|
|
Размер шин |
12.00 - 20 |
|
Максимальное давление |
7 бар |
|
ПОЖАРОТУШЕНИЕ / СИСТЕМА СМАЗКИ |
|
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА 24В |
||
|
Централизованная ручная система смазки |
|
Уровень защиты электрооборуд. |
IP65 |
|
|
Автоматическая централизованная система смазки (Опция) |
|
Аккумуляторная батарея |
2х105 Ач |
|
|
Автоматическая и ручная система пожаротушения ANSUL (Опция) |
|
Светодиодные фары -вперед На стреле |
8 шт. 2 шт. |
|
|
Огнетушитель |
10 кг |
|
Светодиодные фары -назад |
4 шт. |
|
КАБИНА |
|
ОПЦИИ |
|
Закрытая остекленная 3-х местная кабина соответствует стандартам ROPS/FOPS |
|
Ручной насос для аварийного растормаживания машины |
|
Многофункциональный дисплей отображает: скорость, обороты, моточасы, уровни жидкостей, температуру, давление, аварийные сигналы, коды неисправностей |
|
Насос с электрическим приводом (24В) для заправки гидравлическим, трансмиссионным, моторным маслами. |
|
Камера заднего вида – монитор в кабине |
|
Запись и передача данных по Wi-Fi |
|
Кабина с обогревом (Стандарт) |
|
Видеорегистратор DVR |
|
Кабина с кондиционером (Опция) |
|
Система предотвращения столкновений |
|
Защита лобового стекла |
|
Аппаратура контроля содержания метана |
- Насос для аварийного растормаживания машины
- Насос с электрическим приводом (24В) для заправки гидравлическим, трансмиссионным, моторным маслами.
- Запись и передача данных по Wi-Fi
- Видеорегистратор DVR
- Система предотвращения столкновений
- Аппаратура контроля содержания метана
