Машина для транспортировки бетонной смеси объемом 7,0 м3 BYM7
В условиях стесненных габаритов горных выработок и значительной их протяженности важнейшую роль играет обеспечение технологическими материалами горных работ. Одним из наиболее распространенных материалов является бетонная смесь, используемая как в технологических целях, так и при подземном строительстве.
Завод-изготовитель Titan Makina разработал и производит ряд специализированных самоходных машин, предназначенных для транспортировки бетонной смеси в горных выработках.
Конструкция миксеров разработана с учетом совместной работы с машинами для торкретирования горных выработок, обеспечивая при этом ритмичную поставку рабочего материала и удобную выгрузку на месте.
Высокая проходимость, прочная конструкция рамы, хорошие тягово-скоростные характеристики, различные объемы смесительных барабанов, их регулируемая скорость вращения и высота разгрузки, делает эти машины универсальными доставщиками бетоной смеси.
|

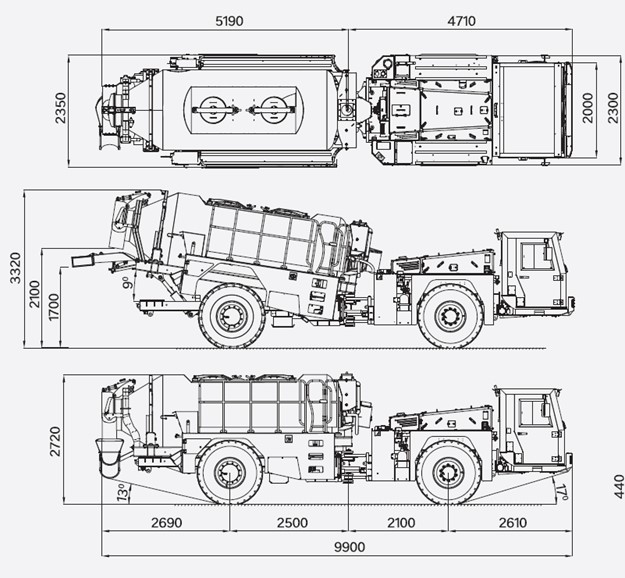

ГАБАРИТЫ |
|
БАРАБАН ДЛЯ БЕТОННОЙ СМЕСИ |
||
|
Длина |
9 990 мм. |
|
Объем загрузки (полный / полезный) |
8,7 / 7,0 м³. |
|
Ширина |
2 300 мм. |
|
Регулируемая скорость вращения |
0÷18 об/мин |
|
Высота |
2 720 мм. |
|
Максимальная высота разгрузки |
1,70 м. |
|
Клиренс |
430 мм. |
|
Один загрузочный люк |
|
|
Радиус поворота (внешний) |
7 890 мм. |
|
Затвор – гидравлическим управлением |
|
|
Радиус поворота (внутренний) |
5 020 мм. |
|
Желоб – гидравлическим управлением |
|
|
Вес машины (без бетона) |
16 000 кг. |
|
Блокировка барабана при езде |
|
|
МОЙКА ВЫСОКОГО ДАВЛЕНИЯ |
|
БАК ДЛЯ УСКОРИТЕЛЯ |
||
|
Привод насоса |
Гидравл. |
|
Бак для ускорителя 200 л. |
Опция |
|
Длина моечного шланга |
15 м. |
|
Насос для ускорителя |
Опция |
|
Бак для воды |
75 л. |
|
Насос для формовочного масла |
Опция |
|
ПРИВОД / ТРАНСМИССИЯ |
|
ГИДРАВЛИЧЕСКАЯ СИСТЕМА |
||
|
Двигатель Deutz TCD 2012 L6 |
200 кВт |
|
Аксиально-поршневой насос |
170 л/мин |
|
ГМП Dana Spicer серии T14 |
|
Шестеренчатый насос |
25+8 л/мин |
|
|
Мосты Dana Spicer 113 |
|
Объем масляного бака |
150 л. |
|
|
Размер шин |
14.00 - 24 |
|
Фильтрация масла |
25 мкм |
|
Максимальная скорость |
24,5км/ч. |
|
Индикация уровня масла в баке |
Да |
|
ПОЖАРОТУШЕНИЕ / СИСТЕМА СМАЗКИ |
|
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА 24В |
||
|
Централизованная ручная система смазки |
|
Уровень защиты электрооборуд. |
IP65 |
|
|
Автоматическая централизованная система смазки (Опция) |
|
Аккумуляторная батарея |
2х105 Ач |
|
|
Автоматическая и ручная система пожаротушения ANSUL (Опция) |
|
Светодиодные фары -вперед
|
6 шт.
|
|
|
Огнетушитель |
10 кг. |
|
Светодиодные фары -назад |
4 шт. |
|
КАБИНА |
|
ОПЦИИ |
|
Закрытая остекленная 3-х местная кабина соответствует стандартам ROPS/FOPS |
|
Ручной насос для аварийного растормаживания машины |
|
Многофункциональный дисплей отображает параметры систем и коды неисправностей |
|
Насос с электрическим приводом (24В) для заправки гидравлическим, трансмиссионным, моторным маслами. |
|
Камера заднего вида – монитор в кабине |
|
Запись и передача данных по Wi-Fi |
|
Кабина с обогревом (Стандарт) |
|
Видеорегистратор DVR |
|
Кабина с кондиционером (Опция) |
|
Система предотвращения столкновений |
|
Защита лобового стекла |
|
Аппаратура контроля содержания метана |
- Ручной насос для аварийного растормаживания машины
- Насос с электрическим приводом (24В) для заправки гидравлическим, трансмиссионным, моторным маслами.
- Запись и передача данных по Wi-Fi
- Видеорегистратор DVR
- Система предотвращения столкновений
- Аппаратура контроля содержания метана
