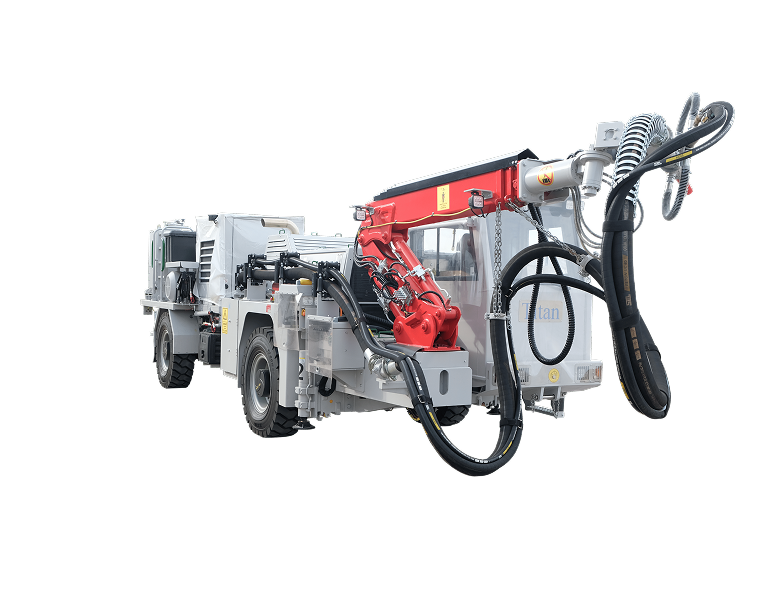

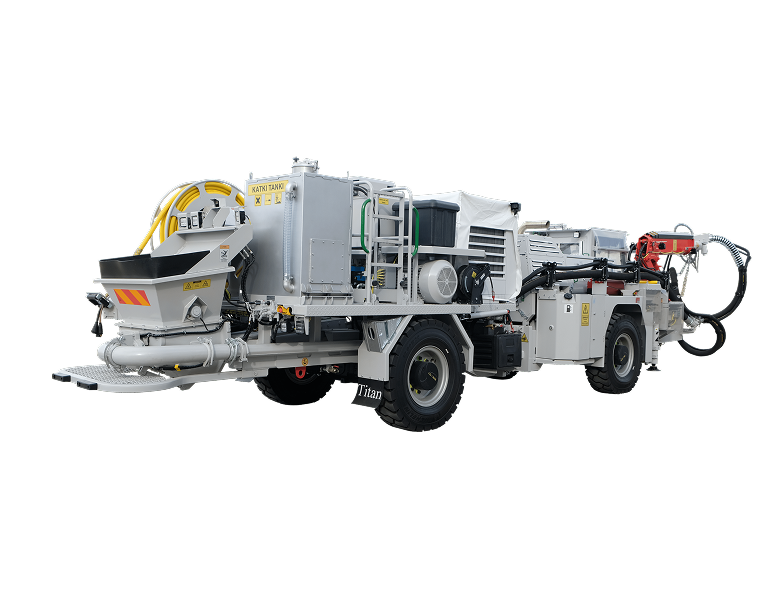

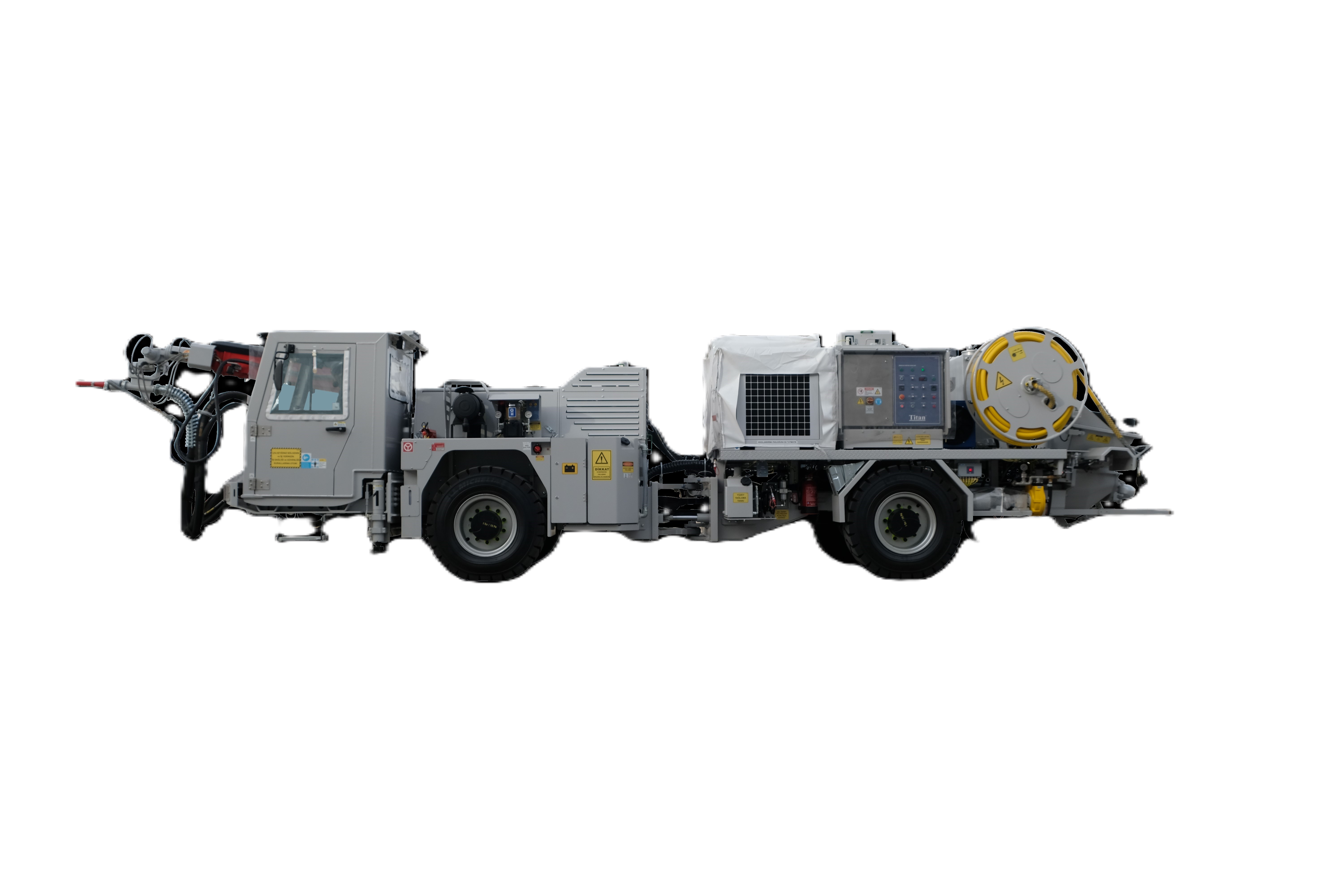

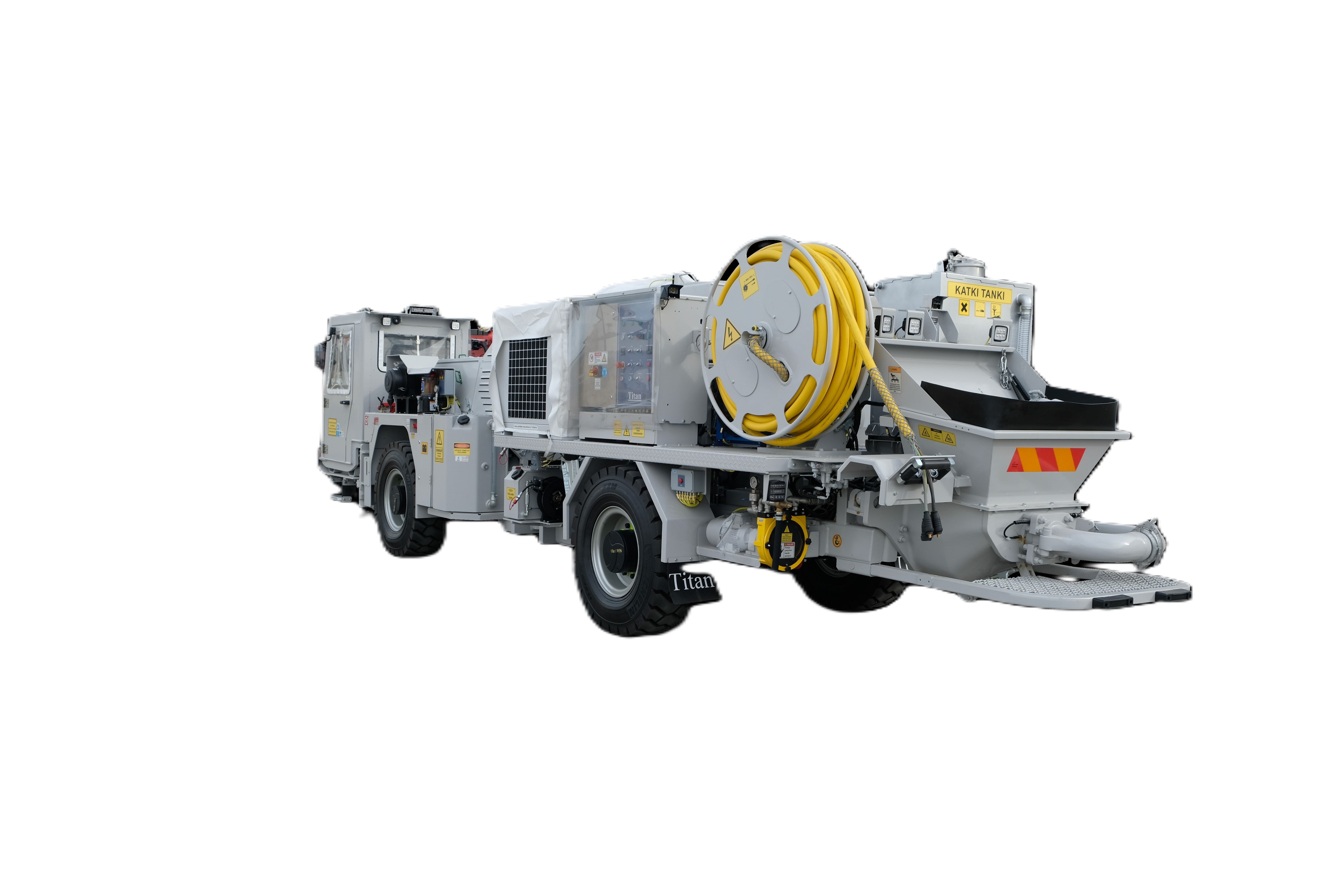

Машина для торкретирования с электрогидравлическим приводом BIS20
В наши дни применение торкретбетона в горном производстве является неотъемлемой частью безопасного, эффективного и высокопроизводительного процесса крепления.
Специалисты завода-изготовителя «Titan Makina Ltd. Sti» и его эксклюзивного представителя в России ООО «ГХХ Фарцойге» оказывают необходимую техническую поддержку, помогают в решении возникающих проблем, проводят инструктаж и обучение операторов, технологического персонала и инженерно-технических работников.
Торкретирование с применением технологий и высокопроизводительного оборудования Titan Makina позволяет получать торкретбетон высокого качества, что дает возможность безопасно и производительно вести проходку горных выработок.
Мы предлагаем ряд специализированных самоходных машин для механизированного торкретирования с применением готового (мокрого) торкретбетона, а также с применением сухой смеси.
|

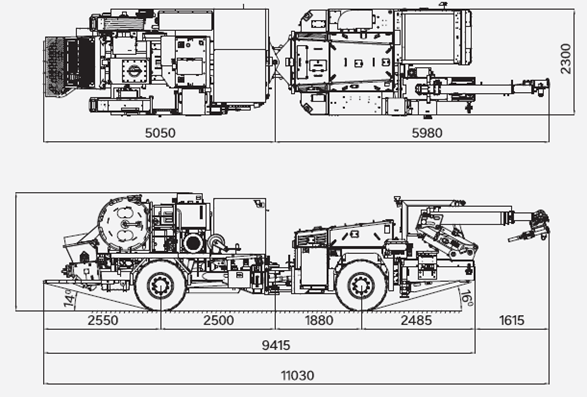

ГАБАРИТЫ |
|

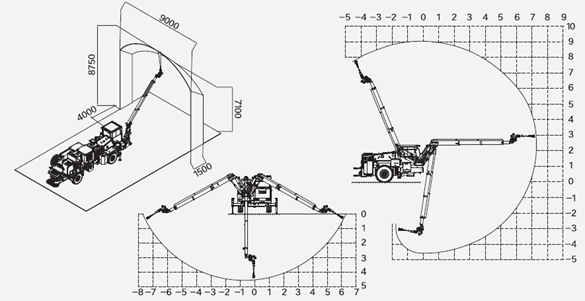

СТРЕЛА |
||
|
Длина |
11 030 мм. |
|
Максимальный вылет по вертикали |
9,8 м. |
|
Ширина |
2 300 мм. |
|
Максимальный вылет по горизонтали |
8,3 м. |
|
Высота |
2 570 мм. |
|
Выдвижение телескопа |
2,6 м. |
|
Клиренс |
350 мм. |
|
Угол вращения сопла |
350⁰ |
|
Радиус поворота (внешний) |
7 950 мм. |
|
Угол наклона сопла |
135⁰ |
|
Радиус поворота (внутренний) |
4 700 мм. |
|
Угол колебания сопла |
8⁰ |
|
СИСТЕМА ПОДАЧИ БЕТОНА |
|
СИСТЕМА ДОЗИРОВАНИЯ УСКОРИТЕЛЯ |
||
|
Двухпоршневой бетонный насос: |
|
Бак для ускорителя из нерж. стали |
500 л. |
|
|
Производительность |
34 м3/ч |
|
Насос для закачки ускорителя в бак |
Опция |
|
Цилиндр бетононасоса |
180x1000 мм |
|
Перистальтический насос для ускорителя |
|
|
Объем приемного бункера |
250 л |
|
Управление дозированием с пульта ДУ |
|
|
Вибратор на приемном бункере бетона |
|
Вывод данных на дисплей |
||
|
Мойка высокого давления |
|
Пульт дистанционного управления |
по кабелю |
|
|
Система формовочного масла |
|
Пульт ДУ по радио (беспроводная) |
опция |
|
|
ПРИВОД / ТРАНСМИССИЯ |
|
ЭЛЕКТРОПРИВОД 400 / 660 V |
||
|
Двигатель Deutz TCD 2013 L4 |
129 кВт |
|
Электропривод для гидросистемы |
55 кВт |
|
ГМП Dana Spicer серии T24 000 |
|
Электропривод для компрессора |
55 кВт |
|
|
Мосты Dana Spicer 113 |
|
Производительность компрессора |
10,2 м3/мин |
|
|
Размер шин |
12.00 - 20 |
|
Кабель 3х50мм2 на барабане |
70 м. |
|
ПОЖАРОТУШЕНИЕ / СИСТЕМА СМАЗКИ |
|
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА 24В |
||
|
Централизованная ручная система смазки |
|
Уровень защиты электрооборуд. |
IP65 |
|
|
Автоматическая централизованная система смазки (Опция) |
|
Аккумуляторная батарея |
2 |
|
|
КАБИНА |
|
ОПЦИИ |
|
Закрытая остекленная одноместная кабина соответствует стандартам ROPS/FOPS |
|
Ручной насос для аварийного растормаживания машины |
|
Многофункциональный дисплей отображает: скорость, обороты, моточасы, уровни жидкостей, температуру, давление, аварийные сигналы, коды неисправностей |
|
Насос с электрическим приводом (24В) для заправки гидравлическим, трансмиссионным, моторным маслами. |
|
Камера заднего вида – монитор в кабине |
|
Запись и передача данных по Wi-Fi |
|
Кабина с обогревом (Стандарт) |
|
Видеорегистратор DVR |
|
Кабина с кондиционером (Опция) |
|
Система предотвращения столкновений |
|
Защита лобового стекла |
|
Аппаратура контроля содержания метана |
- Ручной насос для аварийного растормаживания машины
- Насос с электрическим приводом (24В) для заправки гидравлическим, трансмиссионным, моторным маслами.
- Запись и передача данных по Wi-Fi
- Видеорегистратор DVR
- Система предотвращения столкновений
- Аппаратура контроля содержания метана
