Машина для перевозки и зарядки скважин эмульсионными ВВ BEC02
При ведении горных работ одним из трудоемких и важным по обеспечению безопасности является цикл проведения взрывных работ. Доставка взрывчатых материалов на места производства работ, их зарядка в шпуры и скважины – все это неотъемлемая часть подготовки к проведению взрывных работ, занимающая много времени и требующая значительных трудозатрат.
С учетом высоких требований безопасности и производительности завод-изготовитель Titan Makina разработал и производит ряд специализированных самоходных машин для транспортировки и заряжания взрывчатых материалов в горных выработках.
Машины сконструированы с учетом требований правил безопасности, предъявляемым к зарядному оборудованию. Они оснащаются зарядным оборудованием для гранулированных и эмульсионных взрывчатых веществ.
Эргономическое управление, система механической подачи зарядного шланга, наличие емкостей для транспортировки взрывчатых веществ и средств инициирования, широкая зона стрелы делают эти машины не только незаменимыми помощниками, но и позволяют значительно повысить качество зарядки.
|

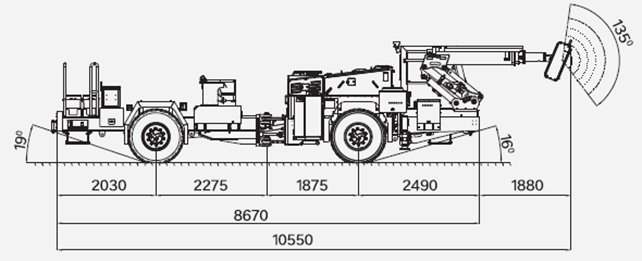

ГАБАРИТЫ |
|

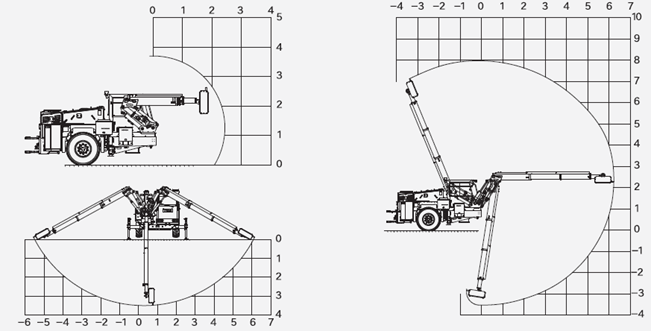

СТРЕЛА |
||
|
Длина |
10 550 мм. |
|
Максимальный вылет по вертикали |
7,0 м |
|
Ширина |
2 300 мм. |
|
Максимальный вылет по горизонтали |
10,0 м |
|
Высота |
2 500 мм. |
|
Выдввижение телескопа |
2,6 м |
|
Клиренс |
350 мм. |
|
Направляющая зарядного шланга |
350⁰ |
|
Радиус поворота (внешний) |
7 550 мм. |
|
Наклон направляющей зар.шланга |
135⁰ |
|
Радиус поворота (внутренний) |
4 150 мм. |
|
Колебания направляющей шланга |
8⁰ |
|
ЗАРЯДНОЕ УСТРОЙСТВО |
|
ГИДРАВЛИЧЕСКАЯ СИСТЕМА |
|
|
Рама для установки СЗМ |
|
Емкость масляного бака |
275 л |
|
Ящики для средств инициирования – 2 шт. |
|
Производительность насоса |
120 л/мин |
|
Кабель для подключения модуля |
|
Индикаторы уровня и температуры |
|
|
Гидравлические шланги для модуля |
|
Насос- переменной производительности |
|
|
ПРИВОД / ТРАНСМИССИЯ |
|
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ |
||
|
Двигатель Deutz TCD 2013 L4 |
129 кВт |
|
Пульт ДУ по кабелю |
Стандарт |
|
ГМП Dana Spicer серии T24 000 |
|
Пульт по радио (беспроводная) |
Опция |
|
|
Мосты Dana Spicer 113 |
|
Управление манипуляциями стрелы |
||
|
Размер шин |
12.00 - 20 |
|
Управление процессами зарядки |
|
|
ПОЖАРОТУШЕНИЕ / СИСТЕМА СМАЗКИ |
|
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА 24В |
||
|
Централизованная ручная система смазки |
|
Уровень защиты электрооборуд. |
IP65 |
|
|
Автоматическая централизованная система смазки (Опция) |
|
Аккумуляторная батарея |
2х105 Ач |
|
|
Автоматическая и ручная система пожаротушения ANSUL (Опция) |
|
Светодиодные фары -вперед |
8 шт |
|
|
Огнетушитель |
10 кг |
|
Светодиодные фары -назад |
4 шт |
|
КАБИНА |
|
ОПЦИИ |
|
Закрытая остекленная одно местная кабина соответствует стандартам ROPS/FOPS |
|
Ручной насос для аварийного растормаживания машины |
|
Многофункциональный дисплей отображает: скорость, обороты, моточасы, уровни жидкостей, температуру, давление, аварийные сигналы, коды неисправностей |
|
Насос с электрическим приводом (24В) для заправки гидравлическим, трансмиссионным, моторным маслами. |
|
Камера заднего вида – монитор в кабине |
|
Запись и передача данных по Wi-Fi |
|
Кабина с обогревом (Стандарт) |
|
Видеорегистратор DVR |
|
Кабина с кондиционером (Опция) |
|
Система предотвращения столкновений |
|
Защита лобового стекла |
|
Аппаратура контроля содержания метана |
- Ручной насос для аварийного растормаживания машины
- Насос с электрическим приводом (24В) для заправки гидравлическим, трансмиссионным, моторным маслами.
- Запись и передача данных по Wi-Fi
- Видеорегистратор DVR
- Система предотвращения столкновений
- Аппаратура контроля содержания метана
