Машина для зарядки шпуров и скважин ANFO BAC2x350
При ведении горных работ одним из трудоемких и важным по обеспечению безопасности является цикл проведения взрывных работ. Доставка взрывчатых материалов на места производства работ, их зарядка в шпуры и скважины – все это неотъемлемая часть подготовки к проведению взрывных работ, занимающая много времени и требующая значительных трудозатрат.
С учетом высоких требований безопасности и производительности завод-изготовитель Titan Makina разработал и производит ряд специализированных самоходных машин для транспортировки и заряжания взрывчатых материалов в горных выработках.
Машины сконструированы с учетом требований правил безопасности, предъявляемым к зарядному оборудованию. Они оснащаются зарядным оборудованием для гранулированных и эмульсионных взрывчатых веществ.
Эргономическое управление, система механической подачи зарядного шланга, наличие емкостей для транспортировки взрывчатых веществ и средств инициирования, широкая зона стрелы делают эти машины не только незаменимыми помощниками, но и позволяют значительно повысить качество зарядки.
|

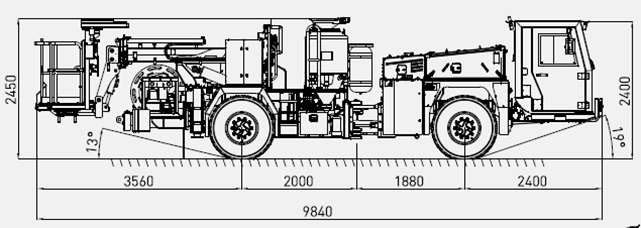

ГАБАРИТЫ |
|

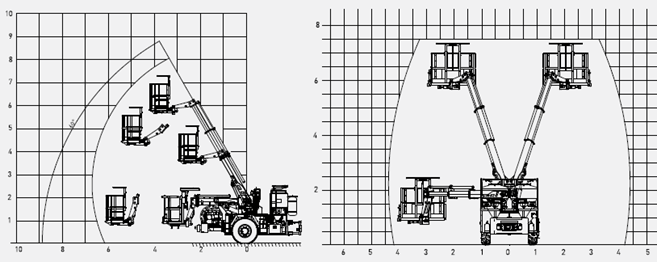

СТРЕЛА и КОРЗИНА |
||
|
Длина |
9 840 мм. |
|
Максимальный вылет по вертикали |
5,8 м |
|
Ширина |
2 100 мм. |
|
Максимальный вылет по горизонтали |
8,0 м |
|
Высота |
2 450 мм. |
|
Размер корзины |
1,6 х 0,8 м |
|
Клиренс |
350 мм. |
|
Угол поворота стрелы |
+/- 35⁰ |
|
Радиус поворота (внешний) |
7 050 мм. |
|
Наклон корзины |
+/- 5⁰ |
|
Радиус поворота (внутренний) |
4 200 мм. |
|
Грузоподъемность корзины |
500 кг |
|
ЗАРЯДНОЕ УСТРОЙСТВО |
|
ЗАРЯДНОЕ УСТРОЙСТВО |
||
|
Емкость бака ANFO |
2 x 350 л |
|
Диаметр зарядного шланга |
26/33 мм. |
|
Бак для воды смачивания |
160 л |
|
Длина зарядного шланга |
25 м |
|
Вакуум-насос для заполнения ANFO |
|
Барабан для зарядного шланга |
25 м |
|
|
Приемный бункер для ANFO перед кабиной |
|
Управление зарядкой ножное / ручное |
||
|
ПРИВОД / ТРАНСМИССИЯ |
|
КОМПРЕССОР |
||
|
Двигатель Deutz TCD 2013 L4 |
129 кВт |
|
Компрессор с гидроприводом |
3,5 м3/мин |
|
ГМП Dana Spicer серии T24 000 |
|
Производительность |
7,0 м3/мин |
|
|
Мосты Dana Spicer 113 |
|
Ресивер |
80 л |
|
|
Размер шин |
12.00 - 20 |
|
Максимальное давление |
7 бар |
|
ПОЖАРОТУШЕНИЕ / СИСТЕМА СМАЗКИ |
|
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА 24В |
||
|
Централизованная ручная система смазки |
|
Уровень защиты электрооборуд. |
IP65 |
|
|
Автоматическая централизованная система смазки (Опция) |
|
Аккумуляторная батарея |
2х105 Ач |
|
|
Автоматическая и ручная система пожаротушения ANSUL (Опция) |
|
Светодиодные фары -вперед |
6 шт |
|
|
Огнетушитель |
10 кг |
|
Светодиодные фары -назад |
6 шт |
|
КАБИНА |
|
ОПЦИИ |
|
Закрытая остекленная 3-х местная кабина соответствует стандартам ROPS/FOPS |
|
Ручной насос для аварийного растормаживания машины |
|
Многофункциональный дисплей отображает: скорость, обороты, моточасы, уровни жидкостей, температуру, давление, аварийные сигналы, коды неисправностей |
|
Насос с электрическим приводом (24В) для заправки гидравлическим, трансмиссионным, моторным маслами. |
|
Камера заднего вида – монитор в кабине |
|
Запись и передача данных по Wi-Fi |
|
Кабина с обогревом (Стандарт) |
|
Видеорегистратор DVR |
|
Кабина с кондиционером (Опция) |
|
Система предотвращения столкновений |
|
Защита лобового стекла |
|
Аппаратура контроля содержания метана |
- Ручной насос для аварийного растормаживания машины
- Насос с электрическим приводом (24В) для заправки гидравлическим, трансмиссионным, моторным маслами.
- Запись и передача данных по Wi-Fi
- Видеорегистратор DVR
- Система предотвращения столкновений
- Аппаратура контроля содержания метана
